Skywalking监控airflow

一、前景提要

apache airflow是一个流行的workflow调度程序，目前skywalking还不支持监控airflow，但是这一块是被期待实现的。airflow通过statsd来暴露自己的metrics，而skywalking oap想要监控airflow的话，本质就是要拿到airflow的metric数据并且进行对数据进行再处理和展示。

二、Airflow Concepts

更多详细的介绍可以查看airflow官方文档

DAG：dag指的是有向无环图，它指定了任务之间的依赖关系，其决定了任务执行和运行重试的顺序。
Task: 任务是airflow的基本执行单元。Task通过DAG进行分配，然后它们之间存在上下游的依赖关系，这表示了它们的执行顺序。
Scheduler：它处理触发预定的工作流，并提交任务到执行程序运行。
Executor: 其处理正在运行的任务。如果是默认的airflow配置，其将运行调度程序中所有内容，但大多数适合生产的执行程序实际上将任务执行推给workers。执行器是运行任务实例的机制。

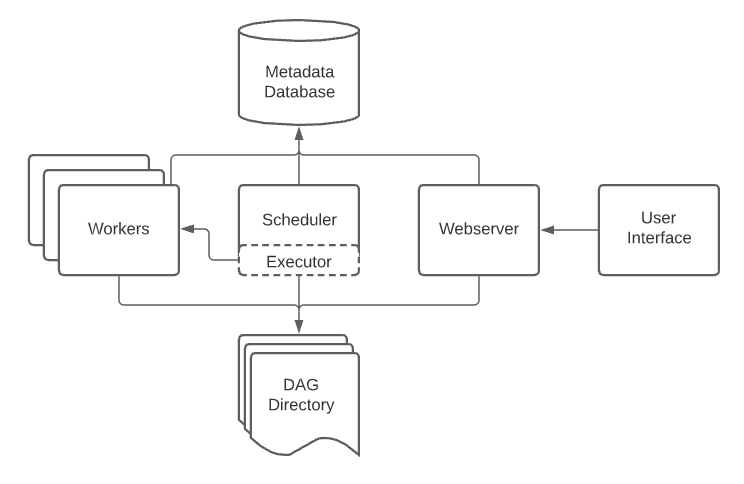

airflow-architecture

三、实现方案

3.1 数据获取

apache airflow定义的metrics使用的statsd的数据格式，而skywalking oap并不支持接收statsd格式的数据。不过openTelemetry collector的非官方版本支持接收statsd的数据格式，并且我们的skywalking oap支持接收opentelemetry的protocol，因此这一条数据接收链路就成功的建立了。

但是目前仍存在几个问题：

问题一：apache airflow定义的metrics没有tag这个概念

在skywalking oap接收metrics数据进行处理的过程中，主要是根据metrics的tag来进行过滤、聚合等操作，对于metric的name没有办法进行过滤和聚合；而airflow将所有的tag都放在了metric的name中，这使得skywalking oap拿到airflow传来的metric数据无法进行处理。由于修改meter analyzer过于复杂，我们将目光聚焦到了otel collector上面，我们希望能够在otel collector端将数据转化为skywalking oap能够处理的形式。

OpenTelemetry Collector能够接收各种形式的数据并将它们转化为各种形式的数据发送出去，其由三个模块组成，分别为collector、transformer和exporter，要对收集到的数据进行处理，我们需要查阅transformer的功能。我们尝试使用metrics transform processor, transform processor and attributes processor对收集到的数据进行处理，经过阅读文档和测试，我们发现通过set函数将metric name值设置为某个标签的值，之后对于标签的key使用replace_pattern函数剔除无用的字符，通过这种方式将metric name中的属性放入到tag中去，比如dag_id，task_id。同时对于sum和gauge类型的数据，combine函数可以自动将metric name中的一些属性变为标签。

问题二：对于聚合类型为delta的Sum metric，skywalking oap无法处理

在这里我解释一下Sum metric，更多信息也可以查阅promethus counter metric文档和opentelemetry sum metric文档。简单来说，sum就是表示从某个时间点开始某个事件的累加和，在promethus的定义中，sum只增加不减少，而根据聚合类型，sum metric又可以分为delta类型和cumulative类型，delta类型就是每个发送来的指标表示这段时间的变化量，而cumulative类型就是表示累加的量。在skywalking oap中，之前是默认不处理delta类型的sum数据的，只处理cumulative类型，我为其做了适配，并将得到的sum数据转换为gauge，因为delta数据其实此时和gauge更像，表示这段时间的变化量。而更麻烦的问题发生了，在airflow中并不严格遵守promethus中counter数据只增加不减少的定义，其定义的dag_processing.processes表示的是当前在运行的解析dag的进程数量，如果我们将收到的每次metric定义为目前变化的解析dag进程数，未免过于奇怪，不过也没有更好的办法。

问题三： skywalking oap不适配opentelemetry Exponential Histogram类型metric

apache airflow一共会产生三种类型的metrics，分别是counter（也就是sum）、gauge（仪表盘数据）、timer。OpenTelemetry Collector接收到数据后会将其转换为otel支持的data，counter转化为sum，gauge转化为gauge，而对于timer数据有两种选择，分别是Exponential Histogram和Summary，相比而言，histogram类型的数据能够提供更多的信息。而skywalking oap目前只适配histogram类型的metric，不支持较新的Exponential Histogram。从本质上来讲Exponential Histogram是对histogram的数据量进行了压缩，因为其使用传输底数和数组的index来表示boundary（做指数运算可以得到），我想这种数据形式相比于histogram更具有优势，未来可能会有更多的监控服务要使用到，因此对其进行了适配。

3.2 数据处理

Skywalking在收到metric数据后会将数据转换为自己定义的格式，关于skywalking metric的格式，可以参考该文档。转换之后，skywalking支持使用其定义的Meter Analysis Language来定义一系列的规则过滤和处理数据。下面介绍一些MAL常用的function：

Metric level function

在skywalking oap中，将指标的来源定义为service、instance、endpoint、process这几个级别。其中service表示为传入请求提供相同行为的一组工作负载；服务组中的每个工作负载都称为一个instance；endpoint表示服务中用于传入请求的路径，例如HTTP URI路径或gRPC服务类方法签名；process表示的是一个操作系统进程。该函数从metrics的label中提取出具体的level。

1
2
3

metric_1.service([svc_label1, svc_label2...], Layer)
metric_2.instance([svc_label1, svc_label2...], [ins_label1, ins_label2...], Layer)
metric_3.endpoint([svc_label1, svc_label2...], [ep_label1, ep_label2...])

Metric Filter

过滤metric用的，只有满足特定条件的metric才会被meter analysis language继续处理。

1	filter: <closure> # example: '{ tags -> tags.job_name == "vm-monitoring" }'

Tag filter

该filter可以根据metrics的tag来提取特定的metric

1	instance_trace_count.tagMatch("region", "us-west\|asia-north").tagEqual("az", "az-1")

What’s more

更多信息可以参考官方文档

3.3 数据展示

得益于skywalking强大的booster-ui，我们能够通过编写json文件定制化我们的dashboard，我们可以使用各式各样的图标来展示我们的数据。
